数据中心微模块产品PUE测试方法

作者:兰洋科技    浏览量:4255    时间:2023年05月17日    标签: 微模块数据中心 IMDC PUE 不间断电源

目前,PUE(Power Usage Effectiveness,电源使用效率)值已经成为国际上比较通行的数据中心电力使用效率的衡量指标。

PUE值是指数据中心消耗的所有能源与IT负载消耗的能源之比。

PUE值越接近于1,表示一个数据中心的绿色化程度越高。

随着电子信息系统机房IT设备高密度的集成化,解决设备散热及机房散热量日渐趋高的现象开始受到了各界强烈关注。那么数据中心微模块产品的PUE到底如何测算呢?

一、微模块产品

微模块产品(Indoor Modular DataCenter,以下简称IMDC),是指一排或两排机架通过封闭通道形成的小型机架集群。

机架集群由不间断电源(或配电柜)、近端制冷设备、监控、IT/CT设备柜等组成,可具有独立的供配电、制冷、监控、布线、安防等系统。

通过封闭机架集群的冷或热通道,形成与大机房或其他集群相对隔离的物理环境。

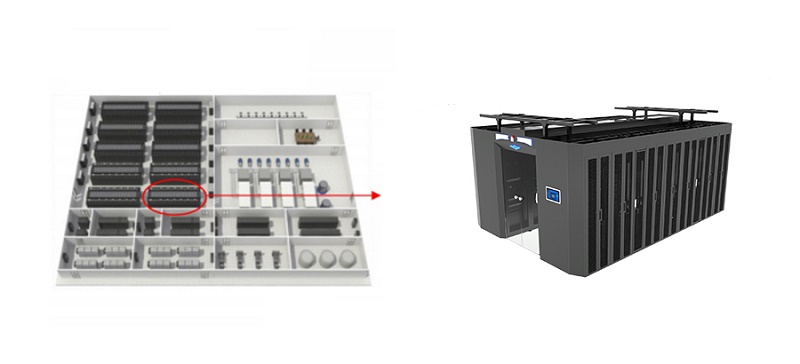

微模块产品示意图

二、微模块产品PUE计算方法

微模块产品PUE是评价微模块产品电源使用效率的指标,是微模块产品总输入能耗与IT负载能耗之比。全年PUE测算方法采用温度归一法进行测算,详细测算方法见参考标准4.3.4.

PUE概念计算机计算公式引用自TGGWP-49中的定义,PUE计算公式如下:

对应微模块产品PUE计算公式如下:

三、微模块产品类型

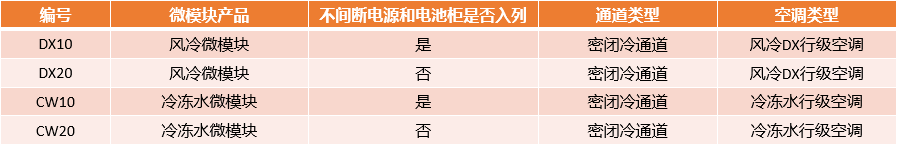

TGG(中国)定义的微模块产品包含以下4种类型,如表1所示。

微模块产品类型

四、微模块产品PUE测试规格

1、一般要求

微模块产品现场能够快速部署和安装,整体更换及修复,具备模块化扩展能力;

微模块产品采用一体化和规范化设计,可根据功能定义确定集成度;

微模块产品与外部基础设施应有明确的接口,工程界面清晰,应能方便接入电源、冷源和网络;

微模块产品自身温度控制稳定、温度场均匀,温度场平衡后能满足GB50174相关温度要求;

微模块产品测试实验环境要求海拔高度不高于1000m。

2、微模块产品测试规格定义

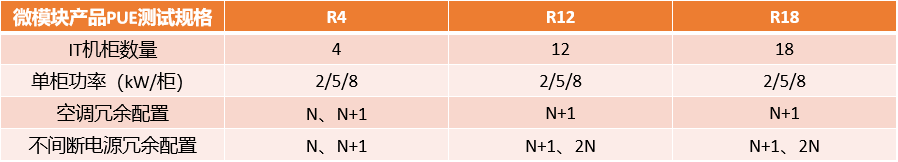

为方便行业及用户对不同品牌微模块产品PUE进行横向对比,TGG(中国)对微模块产品PUE测试规格进行了详细定义,包括IT机柜数量、单机柜功率等、空调冗余配置和不间断电源冗余配置,详细如下表所示,具体详细配置清单请见参考标准的附录1所示。

微模块产品PUE测试规格定义

以上内容来自TGG(中国)权威发布的TGGCTS001-2018《微模块产品PUE测试规范》。

这虽然不是国家强制性标准,但是其中内容对于我们理解微模块PUE和测算方法还是很有帮助的。

更多关于数据中心微模块产品PUE测试方法的内容和要求,有需要的朋友可在文末下载。

点击下载:微模块产品PUE测试规范 - 绿色网格.pdf
