七类(Cat7) 电缆都有哪些特性和用途

作者:兰洋科技    浏览量:4229    时间:2023年08月16日    标签: 光纤电缆 七类电缆 Cat7电缆

如今,各商业和工业领域对更快的互联网和数据传输速度的需求不断增加。而 Cat7 电缆旨在支持比 Cat5e 和 Cat6 电缆更高频率的信号。

7 类电缆(Cat 7 )是一种屏蔽双绞线电缆,用于直接连接的服务器、交换机和计算机网络之间的 1 Gbps 或更高速度的基于以太网的高速计算机网络。ISO/IEC 11801:2002 F 级规范对其进行了定义和规定。Cat7 电缆以太网电缆类型和速度向后兼容 Cat 6、Cat 5/e 布线标准和 Cat5/e 设备。


CAT 7 电缆有什么用途?

Cat7 电缆是一种高端跳线,用于提供有线千兆位以太网设置的核心基础设施。一些常见的例子包括:

以太网电缆

Cat7 以太网电缆(LAN 电缆)用于连接各种形状和规模的网络上的调制解调器、集线器和单独的计算机。

商业和工业应用

Cat7 电缆可以承受各种危险,包括极端温度、紫外线/潮湿暴露以及直接接触不同的化学品和油。

家庭应用

除发烧级游戏设置外,Cat7 电缆在各种 Cat7 LAN 电缆网络和连接设置中越来越受到家庭用户的欢迎。

Cat7电缆的特性和规格

ISO/IEC 11801:2002 指定了Cat7 以太网电缆规格。由于Cat7 电缆有时称为 ISO F 类电缆,因此 Cat 7 电缆规范也称为 F 类标准。

1.七类线传输速率

Cat7 线的设计目的是支持 10 Gbps 以太网,但实验室测试表明,它可以在 50 米内传输高达 40 Gbps 的数据,甚至在 15 米处传输 100 Gbps 的数据。

与之前的版本相比,就原始性能而言,理论上是 Cat5e (100 MHz) 的六倍,是 Cat6 (250 MHz) 的 2.4 倍。

分类规范

2.七类网线规格

2002 年,Cat7 布线标准获得批准,允许 10 Gigabit 以太网Cat7 电缆进行铜布线。Cat7 最大长度与 Cat5e、Cat6 和 Cat6A 一样,最大距离为 328 英尺(100 米)。

7 类线有四对屏蔽双绞铜线和整体电缆屏蔽层。这有助于它满足严格的信号随距离损失的标准,并确保 Cat7 电缆能够更好地防止串扰和电磁干扰(Electromagnetic Interference,EMI)可能导致的性能下降。

七类网线

Cat7 电缆有哪些类型?

以下是7类以太网电缆的不同类型:

1. Cat7a 电缆

Cat7a 是“7 类增强型”的缩写。ISO 11801 第 2 版修正案 2 (2010) 中定义了频率高达 1000 MHz 的频率。Cat7a 以太网电缆通常稍厚,因为额外的屏蔽旨在将速度提升至 1000 MHz。

2. RJ45 Cat7 电缆

大多数 Cat 7 以太网电缆的两端均已端接RJ45接头,可即插即用。这是任何标准家用路由器或LAN电缆交换机上的电缆插座所需的插头 ,并且是几乎所有以太网连接设置中的标准。

3. Cat7(a) UTP 电缆

Cat7(a) UTP 电缆是指非屏蔽双绞线设计。构成Cat7以太网电缆的四对双绞铜线仅由其自身的内部护套和在此配置中的外部电缆的护套包裹。

4. Cat7(a) F/UTP 电缆

与上面讨论的 UTP 设计类似,F/UTP 电缆(箔式/非屏蔽双绞线)在双绞线本身周围没有额外的屏蔽。尽管如此,电缆外部护套下方的单个箔屏蔽将四对绞合在一起。

5. Cat7(a) STP 和 FTP Cat7 电缆

这些缩写词分别代表屏蔽双绞线和箔式双绞线。STP 和 FTP 表示电缆在每对由保护箔屏蔽制成的双绞线周围有额外的包裹。

Cat7 F/STP 传输规范

6. SFTP Cat7 电缆和 SSTP Cat7 电缆

SFTP(Shielded Foiled Twisted Pair)或SSTP(Shielded Spliced Pair)(双屏蔽双绞线)。Cat7(a) SFTP 或 SSTP 表示双绞线在外电缆护套和内线之间具有箔屏蔽/屏蔽,并且在每根双绞线周围单独缠绕。

SSTP Cat7 电缆

Cat6 和Cat7电缆有什么区别 ?

Cat7 电缆的物理构成 与之前的 Cat6 电缆类似。两个版本均采用相同的双绞护套四对电缆设计,能够传输 10 Gbps 以太网信号,传输距离可达 100 m。

Cat7 已采用双屏蔽以满足更严格的规范。它们可以更好地屏蔽 EMI 和串扰。

Cat6 和 Cat7 之间的主要区别在于速度和频率。你可能知道,Cat7 或Cat7a 的最大速度为 10000 Mbit/s,Cat6 电缆的最大速度为 1000 Mbit/s。

此外, Cat 7 的频率比 Cat6 更高。因此,CAT 7 屏蔽以太网电缆将能够比 Cat6 电缆更快地传输数据。Cat 7 屏蔽电缆的性能和寿命标准也更加严格。

然而,与许多其他此类产品一样,关键在于根据所需的条件,以最具成本效益的价格来选择最适合您的工作的产品来满足这些要求。Cat 7 主要用于数据中心。

Cat5 v Cat6 v Cat7 规格

常见问题解答

1. Cat7比Cat6快吗?

Cat6 与 Cat7之间的主要区别在于增加的带宽和改进的屏蔽。Cat7的最大速度为 10000 Mbit/s,Cat6 电缆的最大速度为 1000 Mbit/s。此外, Cat7 频率 高于 Cat6。因此,Cat7 电缆 可以比 Cat6 电缆更快地传输数据。

假设需要提高互联网速度或连接其他设备。在这种情况下,Cat7 标准 电缆是最佳选择,而 Cat6 电缆提供足够的速度来运行家庭或办公室中的大多数连接的应用和设备。

2. Cat7a中的A代表什么?

Cat7 中的“A”表示增强型,包括每对双绞线的屏蔽以及整体屏蔽 (S/FTP)。Cat7a,即增强型 F 类,是 IEC/ISO 于 2010 年定义的最新公认标准网络电缆。

额外的护套可实现高达 1000 MHz 的更高带宽。每对电线都用箔屏蔽,以防止电磁干扰 (EMI),这在数据中心等电噪声环境中至关重要。包裹所有四对线对的整体编织屏蔽提供了额外的 EMI 保护。端接后,Cat7A 电缆会包含一条排扰线以将电力接地。

3. 对于七类电缆,UTP、SFTP、FTP、STP 和 SSTP 意味着什么?

这些前缀指的是电缆体内使用的各种电线屏蔽配置:

Cat7(a) UTP 电缆:非屏蔽双绞线设计提供足够的 EMI 和信号衰减保护,以满足本标准的基线要求。

Cat7(a) F/UTP 电缆:箔式/非屏蔽双绞线电缆比 UTP 版本提供更多的信号丢失保护。

STP Cat7 电缆和 FTP Cat7 电缆:屏蔽双绞线或箔式双绞线电缆更接近最大安全性。

SFTP Cat7 电缆和 SSTP Cat7 电缆:屏蔽箔双绞线或双屏蔽双绞线提供最全面的附加信号保护。

4. 七类网线可以在家里使用吗?

是的,许多人都是家庭集线器中以太网连接的早期采用者,在更换或升级旧电缆时自然会寻求最新版本。例如,那些今天计划为智能家居布线的人可能更喜欢 Cat7 和 Cat7a,因为预计未来几年家庭硬件和连接速度将持续加速。

Cat7 和 Cat7a 版本比 Cat5 前身明显更厚、更硬、更重,这可能会限制您在空间有限或需要非常精确的弯曲的区域中整齐布线的能力。

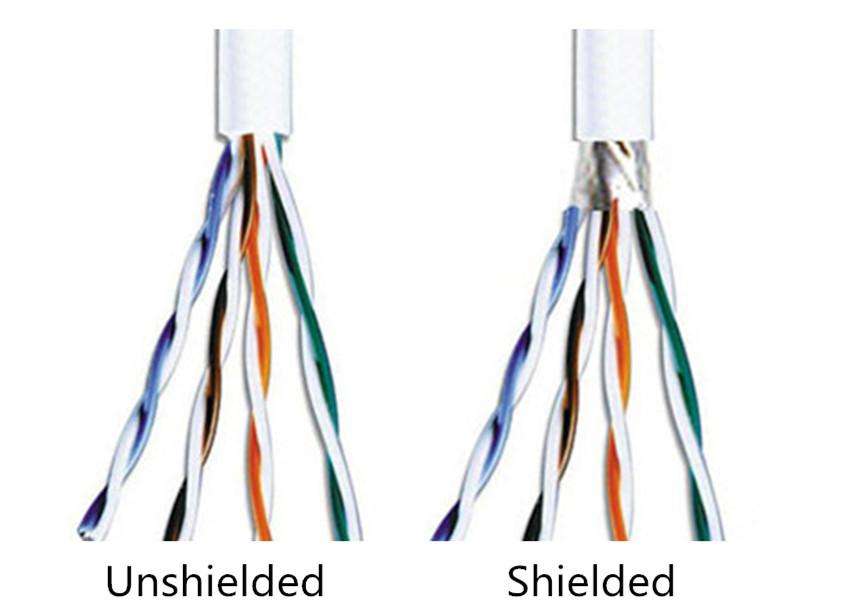

5. 非屏蔽 Cat7 电缆比屏蔽 Cat7 电缆更好吗?

Cat7 UTP 电缆非屏蔽双绞线电缆由四对双绞铜线组成,这些铜线仅由其自身的内部护套和Cat7 外部以太网电缆的护套包裹。UTP Cat7 电缆通常是Cat7和 Cat7a以太网电缆中最具成本效益的版本,具有足够的 EMI 和信号衰减保护。

Cat7 STP电缆和 FTP 电缆。屏蔽双绞线和箔式双绞线的每对双绞线内部都包裹有保护箔。同样,这比以前的版本更接近最佳保护。

非屏蔽与屏蔽 Cat7 电缆

6. 有八类线吗?

8 类电缆或 Cat8 电缆是一种与其他电缆不同的以太网 电缆。它的工作频率高达 2 GHz (2000 MHz)。这是Cat7 和 Cat8 之间的主要区别。Cat 8 以太网电缆仅限于 30 米 2 连接器通道。另外,它还需要屏蔽布线。

Cat 8电缆与之前型号的比较

最重要的考虑因素是它可以承载高达 35 或 40 Gbps 的速度。总体而言,其物理外观与低级别电缆差不多,可以采用 RJ45 或非 RJ45 连接进行端接。且向后兼容所有以前的版本。它与以前版本的标准连接器兼容,例如Cat-7。

Cat 8 电缆与之前型号的比较
