数据中心基础设施如何支持液冷系统

作者:兰洋科技    浏览量:3989    时间:2023年02月16日    标签: CDU 液冷机柜 高性能计算

数据中心设备和基础设施供应商已经开展了广泛的开发工作,以支持液冷,目前有多种解决方案可用于通过冷板式液冷浸没式液冷方法来解决服务器散热。最适合特定设施的方案将取决于多种因素。然而,考虑液冷数据中心操作人员面临一个共同的挑战:如何将液冷方案与数据中心和建筑基础设施集成,以支持液体进出机架。

无论是采用冷板式液冷还是采用浸没式液冷技术来直接冷却服务器,都需要专门的设备来形成冷却液流动环路,以便在冷却设备与二次冷却环路之间实现热传导。所以正确配置冷却系统是成功过渡到液冷方案的关键。

数据中心基础设施如何支持液冷系统

在配置专用环路以满足液冷时,应考虑冷却系统的能力,以确保冷却液的温度的控制精度,以及应对HPC中常见的负载突然增加情况的能力。

还应设计专门的液冷Tank,以尽可能减少冷却液流量,从而减少泄漏的影响,并减轻设备重量带来的建筑承重风险。以下是专用液冷解决方案的组件。

冷却液分配装置(CDU)

CDU为冷板液冷和浸没式液冷的冷却液提供热交换器,调节冷却液温度和流量。CDU包含将冷却液与冷冻水循环管路隔离的辅助环路,实现严格的密封和对液冷系统的精确控制。通常,它可以将液冷温度保持在数据中心露点温度以上,以防止冷凝,并最大限度地提高制冷量。然后通过CDU内的液-气或液-液热交换器移除来自机架的热量。CDU可安装在数据中心的列间或机房外部。CDU具有一系列可用容量,部分型号提供超过1MW的换热量,可以用最少数量的CDU支持规模更大的部署。

在复杂环境中部署间接或直接液冷设备时,CDU可为局部冷却液输送和排热提供完整的解决方案。在全液冷环境中支持直接液冷方案时,CDU需搭配散热系统使用。CDU与热管背板一起使用时,通常会采用冷水机组提供的低温冷水来对热管背板进行冷却。

室内制冷机

对于数据中心没有冷冻水,或者不想接入现有冷冻水系统的应用,模块化室内制冷机可为液冷提供高效可靠的支持。变频泵调节制冷剂的流速以适应热负荷的变化,同时通过调节泵的转速来维持出水温度。设计用于支持液冷系统的室内制冷机装置的占地面积与外围冷却装置相同,可以简化改造工作和超前新数据中心设计。

Tank

Tank可容纳绝缘冷却液中垂直安装的服务器,其与CDU一起工作,使冷却液循环,从而去除热量。

具有液-液热交换器的CDU可连接到建筑物的冷冻水系统以便散热。在没有可用建筑冷却水系统的情况下,可以采用上文所述的室内制冷机。现有的干冷器或冷却塔可用于室外侧散热,但这些系统通常需要经过改造以支持液冷系统。例如,根据设施的位置,干冷器可能需要绝热辅助装置,以全年维持液冷所需的较低供液温度。基础设施合作伙伴可以帮助您确定现有散热系统所需的变更。

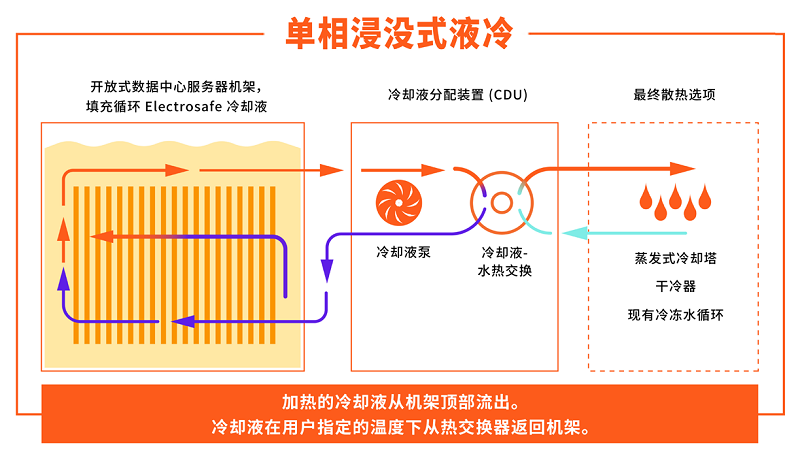

单相浸没式液冷系统中的冷却液循环和换热


兰洋科技通过这些工作以及我们的液冷方案研发计划,紧跟不断变化的客户需求,提供支持风冷和液冷混合冷却以及全液冷数据中心的产品组合,包括:

  • 冷却液分配装置 (CDU) 和室内制冷机,专为提供完整的数据中心液冷解决方案而设计

  • 主动式和被动式热管背板热交换器

  • 创新高效的浸没式液冷系统

  • 专为液冷 CDU 和冷水机组设计的可共用的室外散热单元

  • 助力改造风冷设备以支持液冷方案的应用

  • 提供适用于液冷方案的调试、开机、运行的实践和服务

随着液冷市场需求的增长,兰洋科技正在继续扩展我们的能力,利用我们的规模和热管理专业知识开发新的解决方案和服务。
