浸没液冷系统重新定义了机柜的存在

作者:兰洋科技    浏览量:4460    时间:2023年02月06日    标签: 液冷机柜 IDC数据中心 液冷数据中心 冷板式液冷

文中提到的术语定义

Tank 液冷机柜

Tank是容纳液体、服务器、接入交换机综合布线的容器。通过tank内的冷却介质直接对交换机进行散热,在此以tank指代浸没式箱体。

CDU 冷液分配单元

CDU的全称是Cooling Dispensing Unit,即冷液分配单元。它是液冷方案的核心,负责冷源的利用,与热源的散热调配,作为一次侧和二次侧的连接桥梁。可按需配置,最大限度的节省散热功耗。

Rack 机架

Rank,又称机架。在数据中心,是用于承托服务器和交换机的“货架”。Rack本身无需供电,是一具纯粹的结构件。典型规格是42U(即2米2)的高度,600mm宽,深度1米或者1.2米。服务器横置于Rack之上,并由线缆和控制器,形成量级的部署,结合为完整的功能机房或数据中心。

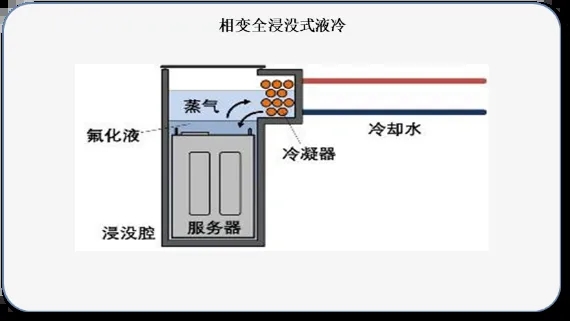

浸没式液冷

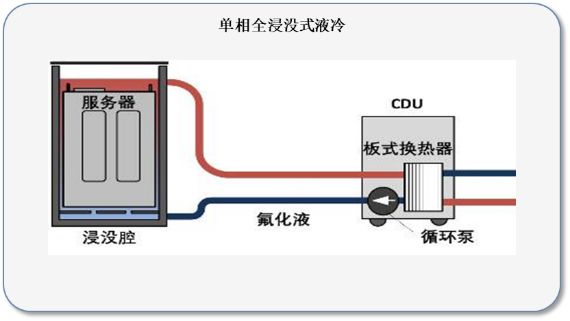

浸没式液冷

从上面的示意图能看到一只反复存在的容器,用来装载服务器、冷媒,完成信号和电力的内外输出,提供基于单相或者相变架构的热交换结构,满足长期运维的实现手段,及根据客户需要可扩展的本地或远程控制系统。

这个容器,就是通常所说的机柜。

为区别于传统意义上的机柜——实际上准确的表达是Rack(机架)——浸没液冷所用的这种卧式机柜可以形象地称为Tank。

从前述表达可以理解,Tank扮演的角色,从之前风冷架构单纯的结构件,变成一个综合性部件,成为液冷系统的重要组成部分,从龙套变成主演之一。

冷板式液冷,同样于形态和功能上,高度近似于Rack,而非Tank。浸没式液冷,重新定义了Tank。

浸没液冷机柜

浸没液冷赋予机柜的角色

浸没液冷赋予机柜类似于管家的角色,他不是位于C位的明星,不是核心负载IT设备,但却作为连接各个部件的关键部件而存在:

既从形式上提供容纳和承托,又广泛参与系统的运转过程;

既忙里也忙外,一端对一次侧,一端对二次侧,左右逢源;

既做换热管理,又铺设供电及数据交互;

浸没液冷Tank,以庞大之躯,当好管家之责,协调整个系统良性运转。
