新能源汽车动力电池冷板式液冷散热解决方案

作者:兰洋科技    浏览量:6206    时间:2023年03月04日    标签: 新能源汽车 电动汽车 液冷板 液冷电动车

虽然汽车市场进入了数十年来的寒冬时期,但就细分市场而言,新能源汽车仍是当下最火热的领域之一。

新能源汽车行业背景

在海外,特斯拉作为引领者,推动汽车行业向电动化、智能化发展,传统主流车企由过去的观望和谨慎,纷纷加大投入,积极布局电动汽车战略。

在国内,新能源汽车被列为国家战略性新兴产业,从直接的补贴政策到市场化驱动的双积分政策,新能源汽车的发展一直以来受到相关部门的关注与支持。

根据中国汽车工业协会的数据显示,2019年1~6月,中国汽车产业整体产销量分别为1213.2万辆和1232.3万辆,同比分别下跌13.7%和12.4%,但是,新能源汽车依旧保持高速发展,产销量分别为61.4万辆和61.7万辆,同比分别增长48.5%和49.6%。预计2025年全球新能源汽车仅乘用车销量就将达到1100万辆。

新能源汽车电池与散热概况

出于电动汽车动力电池更高续航里程的追求,目前高镍化是行业内最为关注的重点。近年来,技术上已经能稳定上车的可能在250-260Wh/kg之间,300Wh/kg将是一个突破口。如何通过电池热管理平衡能量密度提升之后的安全性能,是最为紧迫的一项任务。


作为新能源汽车的重要组成部分,热管理系统在整车需求量快速增长、单车价值量提升的双重驱动下,未来市场空间巨大。

预计2019年新能源乘用车销量110万辆,2020年达150万辆,其中采用液冷型热管理系统约占70%,风冷型热管理系统约占30%。相对应的汽车空调系统市场空间约有25.3亿元、34.5亿元,整车热管理系统则是70亿元与96 亿元。

新能源汽车动力电池分类

目前,主流的锂电池封装形式主要有三种,即圆柱、方形和软包。圆柱和方形电池的外包装多为钢壳或者铝壳。软包外包装为铝塑膜,其实软包也是一种方形,市场上习惯将铝塑膜包装的称为软包,也有人将软包电池称为聚合物电池。不同的封装结构意味着不同的特性,它们各有优缺点。

圆柱电池

软包电池

方形电池

电池特性

动力电池主要由:正极、隔膜、负极、电解液、电池外壳组成。

正极

活性物质一般为锰酸锂或者钴酸锂,镍钴锰酸锂材料,电动自行车则普遍用镍钴锰酸锂(俗称三元)或者三元+少量锰酸锂,纯的锰酸锂和磷酸铁锂则由于体积大、性能不好或成本高而逐渐淡出。导电集流体使用厚度10--20微米的电解铝箔

隔膜

一种经特殊成型的高分子薄膜,薄膜有微孔结构,可以让锂离子自由通过,而电子不能通过

负极

活性物质为石墨,或近似石墨结构的碳,导电集流体使用厚度7-15微米的电解铜箔

电解液

在锂电池正、负极之间起到传导离子的作用,是锂离子电池获得高电压、高比能等优点的保证。一般由高纯度的有机溶剂、电解质锂盐、必要的添加剂等原料,在一定条件下、按一定比例配制而成的

电池外壳

分为钢壳(方型很少使用)、铝壳、镀镍铁壳(圆柱电池使用)、铝塑膜(软包装)等。

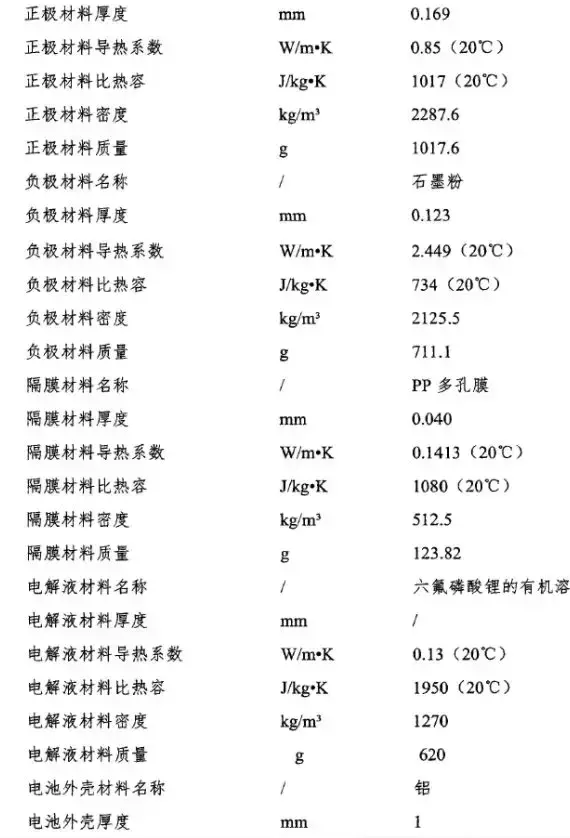

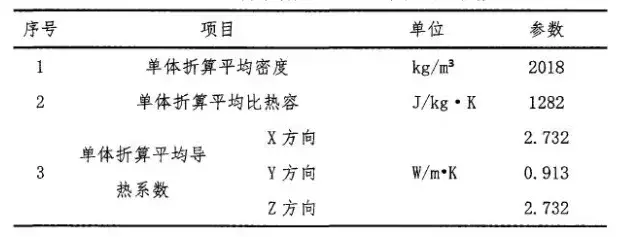

电池材料物理参数

独特的旅行方式

在电池液冷散热设计中,可以通过降低单电池厚度、采用双面冷却技术、填充高导热材料等措施减小电池内部到液冷板之间的热阻。

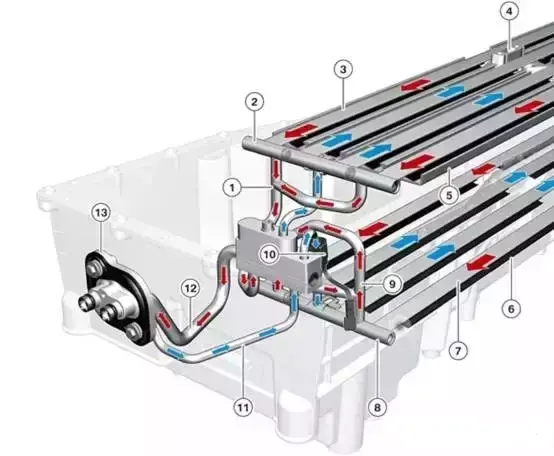

冷板式电池液冷板设计要求

温度是确保动力电池性能最重要的参数之一,适宜的工作温度,能够有效减缓电池的老化、鼓包和安全性问题,同时能够发挥电池的最优性能。

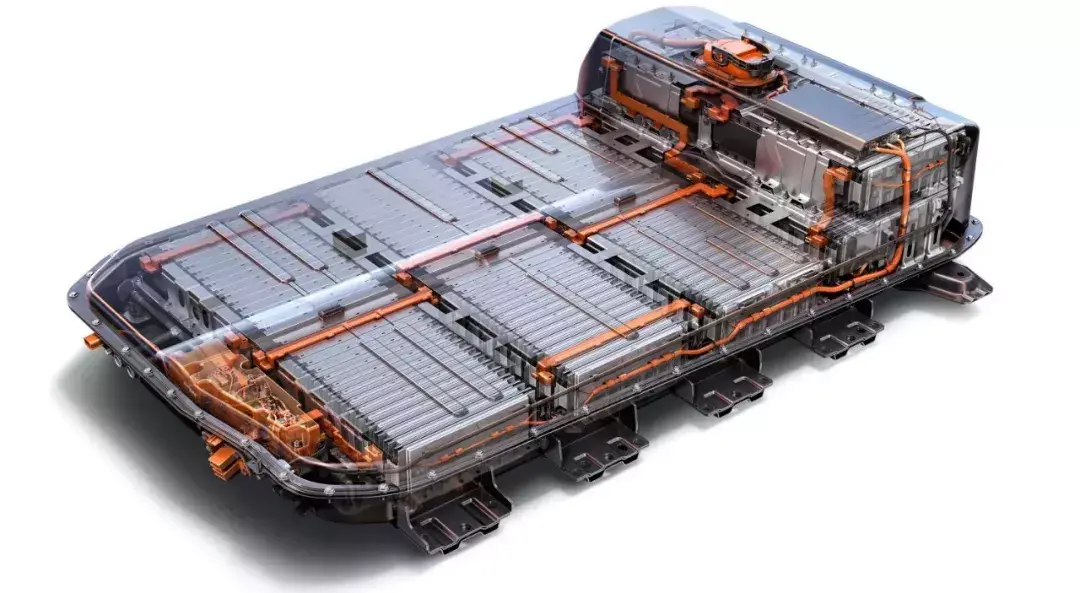

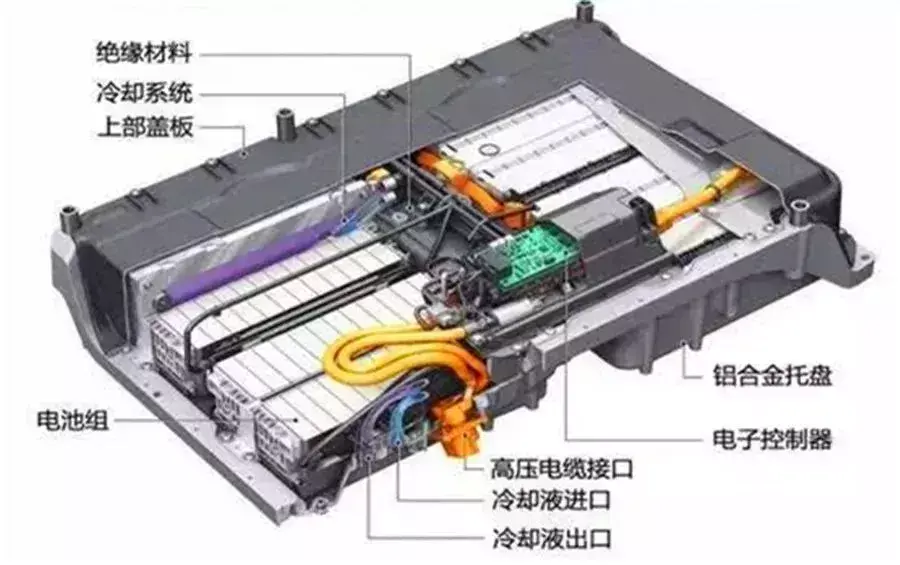

通常的动力电池包内,集成了多个电池单体,单体性能的一致性直接影响电池组整体的性能和寿命。处在电池包内不同位置的电池单体,其散热条件也有所不同。动力电池的液冷板的性能主要取决于:

  • A 电池包内部整体维持在合理温度范围内;

  • B 不同电池单体的温差尽可能小;

  • C 电池与液冷板之间的接触热阻尽可能得小;

  • D 冷却液与冷板的热阻小;

  • E 冷板内的冷却液流速均匀性要求;

  • F 液冷板密封可靠性要求;

  • G 液冷板轻量化要求;

电池与液冷板的热阻小,有利于把电池的热量更快传导至液冷板,同时更小的热阻有利于冷却液更好的进行对流换热。冷却液流速的均匀性,是保障散热的均匀性,减少局部温度过高的前提。


同时,车辆在行驶过程中振动、冲击、高低温交替等情况不可避免,密封可靠性高的液冷板可以有效防止因冷却液泄漏导致的无法散热、电池温度过高甚至引起电池爆炸等问题。

动力电池系统对能量密度有着很高的追求,因此对液冷板的重量有严格的要求,若液冷板过重,将严重拉低系统能量密度,客户和设计者都将无法接受。

影响液冷板冷却效果的主要因素

冷却液的温度

在冷却过程中,冷却液的温度低,电池与冷板接触部分的温度低,远离冷板的位置,温度高,二者的温差较大;另一方面,冷却液在电池包内部循环过程中,从进口到出口,温度一直在发生变化,因此电池单体的温度有所不同。需进行深入的分析,只有精确的系统级的热设计可以解决这个问题,而不只是简单的调节冷却液温度。



冷却液流量

冷却液的流量越大,单位时间内带走的热量越多,进出口的温差越小,但对应的泵的功率大,能耗高,液体压强大,同时泵具有不同的规格,相同条件下,流量大的泵通常成本更高。一味的追求大流量将导致能耗、液体压强和成本增加,对液冷循环系统的强度也是一个很大的考验,泄漏风险上升。

电池液冷散热解决方案

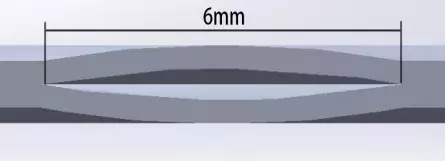

作为新能源汽车的核心组成部分的动力电池包,其液冷板的性能直接关系到电池包散热的好坏和功率密度的提升。在更高的系统能量密度的要求下,研发了轻量化超薄液冷板,采用最新的吹胀成型技术,最薄处为0.6mm,有效降低了冷板的重量。

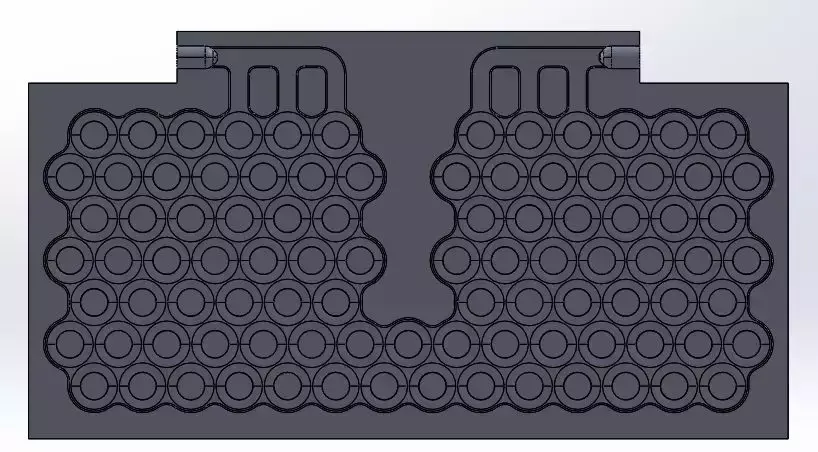

案例一:超薄液冷板

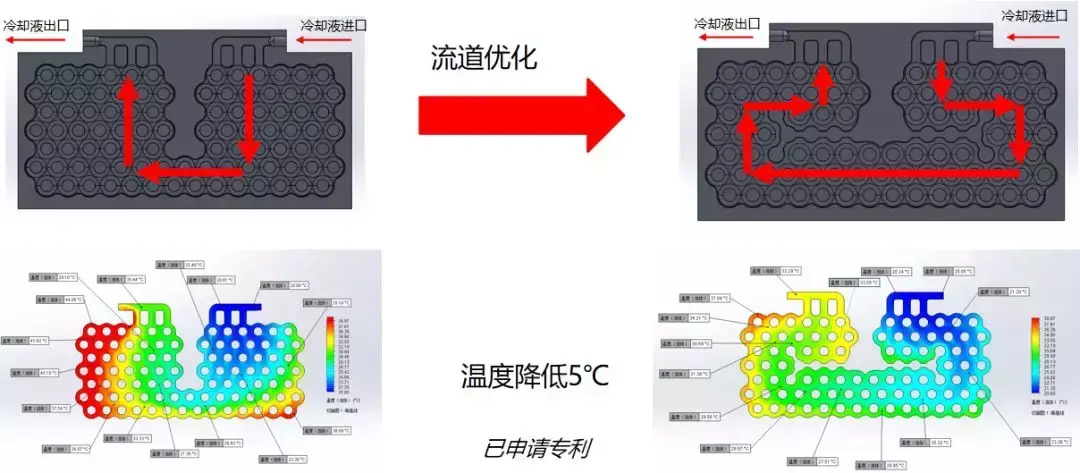

对于冷却性能的提升方面,在不改变进出口流道的结构布局前提下,通过流道的优化改进,提升温度均匀性,优化后的冷板最高温度比优化前降低了5℃,已申请专利保护。


案例2:板翅式高效换热液冷板

采用无钎剂的真空钎焊技术,在上下导热面板中填充锯齿形换热翅片,在提高换热性能的同时还改善流道均匀性性。真空钎焊成型工艺具有表面清洁度度高,流道性好,抗腐蚀性能强,成本低等优势。


板翅式液冷板截面图

锯齿形换热翅片

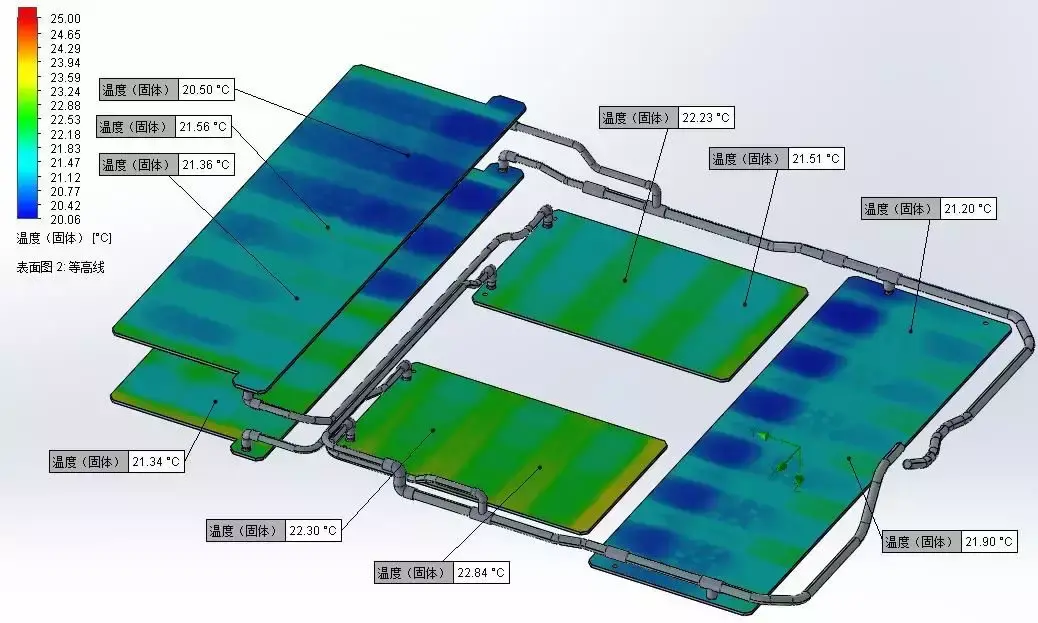

液冷板热仿真
