液冷板是冷板式液冷系统的核心零部件

作者:兰洋科技    浏览量:3683    时间:2023年02月01日    标签: 液冷板 冷板式液冷

液冷板是电池热管理液冷功能模块的核心零部件。在电动汽车中,冷却系统主要包括对驱动电机、车辆控制器和 DC/DC 等部件冷却和对动力电池和车载充电器冷却。当前电动汽车动力电池主要为对温度变化敏感的锂离子电池,电池包内温度环境对电芯可靠性、寿命及性能都有很大的影响,电池热管理成为新能源汽车运行的重要保障。液冷板是电池包液冷系统中最关键的零部件之一,电池工作产生多余热量,热量通过电池或者模组与板型铝质器件表面接触的方式传递,最终被器件内部流道中通过的冷却液带走,这个板型铝质器件就是液冷板。

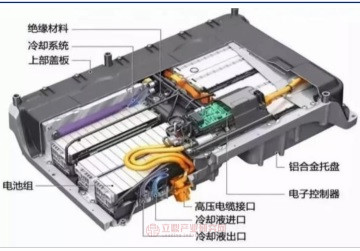

电动汽车电池热管理系统

电动汽车电池热管理系统

液冷有望代替风冷成为主流温控技术。储能电池温控主流路线包括风冷和液冷方案,目前风冷方案占比较高,未来随着新能源电站、离网储能等更大电池容量、更高系统功率密度的需求起来,液冷方案占比将快速提升。远景实测数据显示,与普通风冷产品相比,液冷储能产品的电池寿命提升了 20%。另外,目前主流的高镍三元电池比磷酸铁锂电池热稳定性更差需要更高效精准的温控方案,磷酸铁锂新型应用技术能量密度得到提升,更长电动车续驶里程要求更高的电池能量密度,这些均拉动了电池热管理由风冷技术向换热效率更高的液冷技术倾斜。目前宁德时代正在推广户外液冷电柜,靠近热源、温度均匀、能耗低,同时也比风冷更适合户外的环境,阳光电源、比亚迪等厂商也纷纷推出液冷电柜产品,用于户外储能系统。

风冷与液冷温控技术对比

风冷与液冷温控技术对比

液冷方案PUE最低

液冷方案PUE最低

液冷板极大程度影响动力电池整体的重量、工作稳定性等方面,具有较高技术壁垒。液冷板是通过冷板(通常为铜铝等导热金属构成的封闭腔体)将发热器件的热量间接传递给封闭在循环管路中的冷却液体,通过冷却液体将热量带走的一种形式。对液冷板的技术质量一般有四点核心要求,第一散热功率大;第二可靠性高,确保冷板密封;第三散热设计精准避免系统内温差过大;第四严格控制冷板重量,避免严重拉低系统能量密度的冷却系统。另外冷板式液冷系统设备出厂前应进行相关试验并满足相关国家和行业标准及设计要求,包括外观质量、性能、水质性能、环境适应性、工作方式等多方面的测试和验证。因此液冷板供应商需掌握核心研发技术并在产品性能上不断创新。

液冷板主要技术参数要求

液冷板主要技术参数要求

冷板式液冷系统出厂所需测试

冷板式液冷系统出厂所需测试

液冷板生产工艺复杂程度远高于风冷散热器水冷板工艺主要为原材料冲压—清洗—涂钎剂—铆接—钎焊—检测—封胶等主要过程,一般的液冷板生产技术工艺有埋管工艺、型材+焊接、机加工+焊接、压铸+焊接。目前新能源车市场的液冷板类型主要有口琴管式液冷板、 冲压式液冷板、吹胀式液冷板、平行流管式液冷带、型材加搅拌摩擦焊液冷板,只有具备较强技术沉淀的厂家才能提供可靠的技术支持。

不同液冷板类型对比

不同液冷板类型对比
